| wireless AudioVideo sender: VS58 (5.8GHz) and VS24 (2.4GHz)
|
|
|
Informacja
ogólne:
Urządzenia
służą do przesyłania sygnałów (wizja, audio) z analogowych
kamer
CCTV (PAL/NTSC) do monitorów i
rejestratorów, w sytuacjach gdzie użycie kabla
sygnałowego jest:
- niemożliwe:
obiekty ruchome (windy, pojazdy,
maszyny budowlane, ruchome
elementy linii technologicznych); obiekty
zabytkowe i inne w których nie
ma zgody na położenie kabla;
instalacje które muszą
zostać wykonane w bardzo krótkim terminie;
-
nieuzasadnione ekonomicznie : duże odległości
które powodują znaczący koszt położenia kabla;
instalacje tymczasowe;
-
utrudnione przez warunki terenowe tereny
miejskie, gęsto zabudowane,
tereny zadrzewione (parki, lasy)*,
przeszkody wodne
*
(anteny muszą być wysunięte ponad przeszkody, tak aby były w polu
własnego widzenia)
Urządzenia
zostały zaprojektowane i wykonane tak aby uzyskać :
optymalne parametry
(wysoką jakość obrazu i duży zasięg transmisji)
maksymalną niezawodność
w trudnych warunkach środowiskowych (solidna i zwarta
konstrukcja
mechaniczna, rezygnacja z typowych złącz, które
poddane
oddziaływaniu warunków atmosferycznych często zawodzą)
"przyjazność"
dla instalatora (małe wymiary, praktyczny
uchwyt, prosty terminal podłączeniowy dla kabli).
Set of devices for
radio signal transmission of video or audio from TV and CCTV
cameras (analog transmission). The
devices operate in ISM 5,8GHz radio band, and their transmit power
doesn't exceed the limit* (do not require a permit). Meant for outdoor
application.
Designated for supervisory television and watch systems.
The package includes:
transmitter , receiver , antennas, clamping
rings, installation manual |
|
catalog
devices VS :
|
 zestawy
kierunkowe
dla 1
kamery / directional
sets for 1 camera |
|
Opakowanie
zawiera:
1. nadajnik
zintegrowany z anteną panelową
2. odbiornik
zintegrowany z anteną panelową
3. 2x Uchwyt montażowy (obejma)
4. dokumenty: instrukcja montażu, karta gwarancyjna
wymiary dla modelu
VS58M : 125 x 150 x 110 mm
wymiary
VS58S i VS58L :
195 x 150 x 110 mm
The package includes:
1. transmitter
integrated
with panel antenna
2. receiver
integrated with panel antenna
3. 2x clamping ring
4 documents: installation manual
dimensions
of the model VS58M
: 125
x 150 x 110 mm
dimensions
VS58s and VS58L
: 195
x 150 x 110 mm
(to
enlarge press the picture)
|
 |
|
|
|
VS58M
small
dimensions
5.8GHz |
       |
|
|
VS58L
increased range
5.8GHz
|
 |
|
|
VS24M
small
dimensions
2.4GHz
|
   |
|
|
|

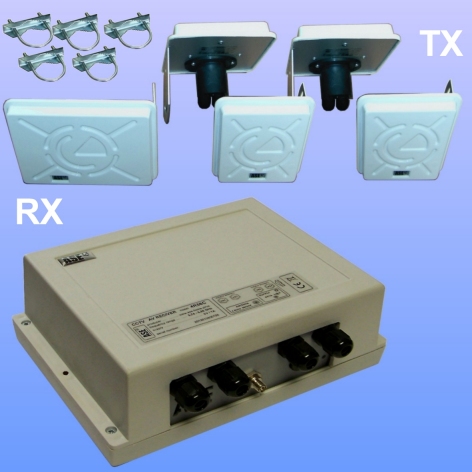

 kierunkowe zestaw dla 4
kamer
(transmisja
ciągła) / directional
set for 4
cameras
(continuous
transmission) |
 |
Opakowanie
zawiera:
1. 4 nadajniki
zintegrowane z anteną panelową
2. odbiornik
zawierający 4 tory odbiorcze
3 . antenę kierunkową (panel 20dBi)
4. zasilacz odbiornika
5 . obejmy mocujące 5 szt.
6. instrukcję montażu
The package
includes:
1.
transmitter (integrated
with directional antenna) - 4 pcs
2.
receiver (4 transmitters in continuous operation) -1pcs
3.
AC adapter for the receiver - 1 pcs
4
receiving antenna AP58S (directional) - 1 pcs
5.
mounting bracket - 5 pcs
6.
instruction
(to
enlarge press the picture)
|
 |
|
VS58D4
directional
5.8GHz |
|
|
|
VS58D4S
directional
5.8GHz |
|
|
|
|

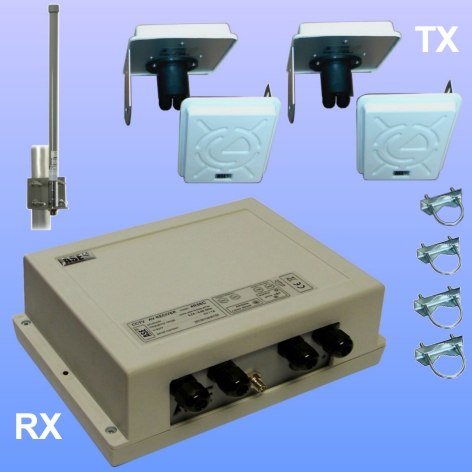

 dookólne zestawy dla 4
kamer
(transmisja
ciągła) / omnidirectional
set for 4
cameras
(continuous
transmission) |
 |
Opakowanie
zawiera:
1. 4 nadajniki
zintegrowane z anteną panelową
2. odbiornik
zawierający 4 tory odbiorcze
3 . antenę dookólną (20dBi)
4. zasilacz odbiornika
5 . obejmy mocujące 5 szt.
6. instrukcję montażu
The package includes:
1.
transmitter (integrated
with directional antenna) - 4 pcs
2.
receiver (4 transmitters in continuous operation) -1pcs
3.
AC adapter for the receiver - 1 pcs
4
receiving antenna DZ12 (omnidirectional) - 1 pcs
5.
mounting bracket - 5 pcs
6.
instruction
(to
enlarge press the picture)
|
|
|
VS58C4
omnidirectional
5.8GHz
|
|
|
|
VS58C4S
omnidirectional
5.8GHz
|
|
|
|
accessories for
devices VS
(not included in kit) : |
Video signal cable
connector - BNC female
length - 1m
|
Mounting
arm RM02
|

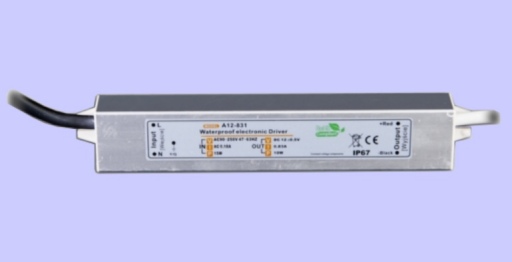

Power supply
A1208
input : ~AC220V, output : =12V 0.8A
waterproof IP67
|
|
